1.在具体试验方法中如无其他规定，试验应在下述条件下稳定2h后进行：线束端子检测设备
　环境温度：18℃～28℃
　空气相对湿度：45%～75%
　大气压力：86kPa～106kPa
2.电线束尺寸用钢卷尺检测，应符合4.2的规定。
3.电线束外观用目视法检查,应符合4.4.1、4.4.3、4.4.6.1、4.5.2、4.5.3、4.5.5、4.6、4.7、4.8、4.9的规定.
4.绝缘层压接部位弯折试验按图2所示进行。以轴线为基准弯折30°，再向相反方向弯折60°，然后回到轴线这一
过程为一个循环。
5.电线与端子连接、刺破连接、接点的拉力和撕裂力试验应用示值相对误差不大于1%的拉力试验机检测，拉力试验
机夹头的位移应匀速运动，其速度为25mm/min～l00mm/min。
6.电线与端子连接、刺破连接、接点的拉力试验沿电线轴线方向施加拉力。
7.无焊料焊接接点撕裂力试验如图1所示。电线束端子检测设备汽车电线束检测设备

图1

7.端子与导体压接和压接接点横断面检验应按下述方法进行。汽车低压电线束横截面金相分析仪
8.试样的制作：将受检试样按图7所示位置(应避开端子的加强筋)截断后，取其中一侧作为试样，其断面应磨平，
并做化学腐蚀处理，直至能够完全显示截面状态。
9.试样检验：将做好的试样断面用显微镜观察，按附录A要求对照检验。

图2

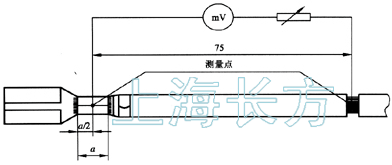

10 端子与电线压接处的电压降试验按图2所示，在端子与电线压接处中间位置至电线75mm长的电线处（剥去绝缘层
钎焊牢固）的两点间测量，扣除75mm长的电线电压降后既为端子与电线压接处的电压降。当一个端子同时连接
两根或两根以上电线时对各根电线分别施加电流以测量电压降。

图3

11.用图3所示装置进行接点防水试验。将经过防水处理的接点浸泡在不低于100mm深的水溶液中1h后，用直流电压
100V±10%，量程0～200MΩ(示值误差为±3%)的绝缘电阻测试装.
