| 焊缝检测分析技术 |
|
|
 焊缝检测分析技术
工件焊后一般都会产生变形，如果变形量超过允许值，就会影响使用。焊接溶入深度测量和角焊缝及角焊缝加强对接焊缝形成的组合焊缝检测的几个例子如图2-19所示。产生的主要原因是焊件不均匀地局部加热和冷却。因为焊接时，焊件仅在局部区域被加热到高温，离焊缝愈近，温度愈高，膨胀也愈大。但是，加热区域的金属因受到周围温度较低的金属阻止，却不能自由膨胀；而冷却时又由于周围金属的牵制不能自由地收缩。结果这部分加热的金属存在拉应力，而其它部分的金属则存在与之平衡的压应力。当这些应力超过金属的屈服极限时，将产生焊接变形；当超过金属的强度极限时，则会出现裂缝。 |
 |

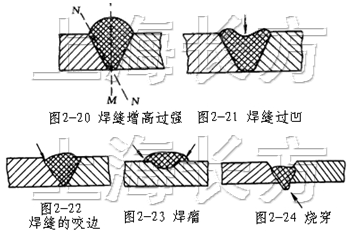

1.焊缝增强过高 如图2-20所示,当焊接坡口的角度开得太小或焊接电流过小时，均会出现这种现象。焊件焊缝的危险平面已从M-M平面过渡到熔合区的N-N平面，由于应力集中易发生破坏，因此，为提高压力容器的疲劳寿命，要求将焊缝的增强高铲平。
2.焊缝过凹 如图2-21所示，因焊缝工作截面的减小而使接头处的强度降低。
3.焊缝咬边 在工件上沿焊缝边缘所形成的凹陷叫咬边，如图2-22所示。它不仅减少了接头工作截面，而且在咬边处造成严重的应力集中。
4.焊瘤 熔化金属流到溶池边缘未溶化的工件上，堆积形成焊瘤，它与工件没有熔合，见图2-23。焊瘤对静载强度无影响，但会引起应力集中，使动载强度降低。
5.烧穿 如图2-24所示。烧穿是指部分熔化金属从焊缝反面漏出，甚至烧穿成洞，它使接头强度下降. |
 |
| |
| 熔深检测实例（实际分析过程）： |
| |
|
焊接溶深显微镜主要参数:
·光学法测量溶深度，精密准确
·大视场外围像质清晰明亮
·数码相机与计算机连接
·放大倍数： 3.5 ×～ 225 ×
·测量软件方便易用 |
