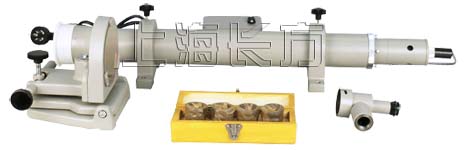

| 平行光管 5W |
|
|
| |
 |
| 平行光管 5W |
| 一、仪器用途： |
|
| 平行光管是通过它取得来自无限远的光束，此光束谓之平行光。是装校调整光学仪器的重要工具，也是光学量度仪器中的重要组成部分，配用不同的分划板，连同测微目镜头，或显微镜系统，则可以测定透镜组的焦距，鉴别率，及其他成像质量。将附配的调整式平面反光镜固定于被检运动直线的工件上，用附配于光管的高斯自准目镜头，通过光管上的高斯目镜观察，可以进行运动工件的直线性检验。 |
| 二、技术参数： |
|
1、平行光管
焦 距： 550mm
口 径： 55 mm
相对孔径： 1：10
2、高斯目镜
焦 距： 44mm
放大倍数： 5.7倍
3、仪器外形尺寸 680*150*135mm
4、重 量 7.5公斤
|
三、仪器成套性
平行光管： 1台
物镜罩： 1只
木箱： 2只
星点板： 1板
2号鉴别率板： 1块
3号鉴别率板： 1块
玻罗板： 1板
高斯自准目镜： 1块
高整式平面反光镜：1块
灯泡2.1W/6V 2只（备泡1只） |
|
| |
